Комбинированные листогибы MetalMaster: GBR Comby

Особенности конструкции:

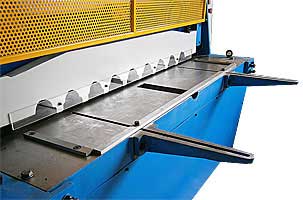

Стол гильотины MetalMaster GBR Combi снабжен поддерживающими кронштейнами с передвижным регулируемым упором, облегчающим размещение листа в рабочей зоне станка. С обоих сторон стола размещаются направляющие, позволяющие быстро и удобно позиционировать лист металла под прямым углом относительно режущих ножей.

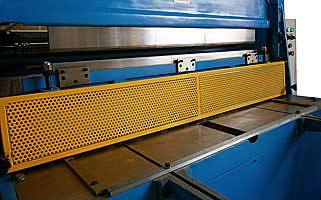

Движение прижимной балки сопряжено с движением ножа, что позволяет надежно фиксировать заготовку в момент произведения реза и освобождать ее после завершения реза. Прижимная балка снабжена устройством защиты пальцев от повреждения. При использовании гильотины в качестве листогиба, рабочая часть гильотины закрывается защитным экраном.

Комбинированная гильотина комплектуется ручным ограничителем подачи листа, позволяющим осуществлять резку листа на заданный размер без предварительной разметки. Выброс отрезанной заготовки осуществляется назад, по наклонному участку тумбы, что предупреждает возможное деформирование листа связанное с падением и дает возможность собирать отрезанные заготовки в напольную тележку. Гильотина комплектуется подвижным светильником для освещения заготовки в рабочей зоне станка.

На верхней части подвижной балки гильотины установлена матрица вертикального гибочного пресса. Верхний нож гибочного пресса – сегментный. Сегменты закреплены винтами к балке, в случае необходимости часть сегментов снимается, что позволяет делать изделия с непараллельными гибами, кассеты, лотки, поддоны, наряду с обычными строительными профилями – швеллерами, уголками и пр. Регулировка степени погружения ножа в матрицу осуществляется вручную, изменением положения верхней балки.

С обратной стороны станка расположены электромеханические трехвалковые вальцы. Зажим заготовки и регулировка радиуса изгиба заготовки производятся вручную, синхронизация перемещения валов осуществляется через торсионный вал, что исключает нежелательную конусность изделий. Верхний валок откидывается в сторону для удобного съема готовой обечайки. На валах предусмотрены канавки для изгиба проволоки и прутков. Направление движения валков регулируется передвижным ножным переключателем.

Управление комбинированной гильотиной осуществляется как с панели управления, расположенной с боковой части станка, так и с передвижного ножного переключателя, на котором также размещена кнопка аварийной остановки.
